Pěnotvorný hydrantový systém s tvarově stálou hadicí DN33 je dalším certifikovaným požárním systémem s kterým přichází na trh společnost Pavliš a Hartmann. Tímto výrobkem je rozšířena řada hydrantových systémů DN 19, 25, 33 a pěnotvorný systém D 25 s tvarově stálými hadicemi o již druhý certifikovaný pěnotvorný systém.
Skládá se z:
- Ocelové skříně s navijákem o rozměrech (š 1190 a v 800 x h 340) opatřené povrchovou úpravou práškovou strukturální barvou RAL 3000 (červená) nebo RAL 9001 (bílá) pro vnitřní použití.
- Přiměšovačem D33 do HS s kulovým uzávěrem.
- Propojovací hadice DN33 délky 1,4m.
- Hadice DN33 v délkách 20 nebo 30m.
- Kanystru s pěnidlem (20l).
- Požární pěnotvorné proudnice na těžkou pěnu s kulovým ventilem.
- Sací hadice s nerezovou trubkou.
Použití:
Hydrantový pěnotvorný systém je určen pro prvotní hašení pomocí těžké pěny. Zásoba pěnidla je na dobu minimálně 7 minut. Standardně je systém osazen tryskou pro použití 1% pěnidla, které je součástí dodávky.
Uzávěr kanystru s pěnidlem je možno otevřít pouze v případě zásahu, jinak hrozí nebezpečí znehodnocení pěnidla.
Zařízení lze používat i jen pro hašení vodou. V tomto případě je nutné mít uzavřený sací ventil přiměšovače.
Po každém zásahu s použitím pěnidla je nutné celý systém řádně propláchnout čistou vodou a to tak, že vyjmete sací nerezovou trubku z nádoby s pěnidlem a vložíte ji do nádoby s čistou vodou, otevřete sací ventil přiměšovače a celý systém důkladně propláchnete.
Zařízení je určeno do vnitřních prostor chráněných před mrazem
Voda - pěnidlo 1%
(přesnost přiměšování dle ČSN EN 13565-1, čl.7)
| Tlak (MPa) |
0,4 |
0,6 |
0,8 |
1,0 |
1,2 |
| Průtok (l/min) |
92 |
112 |
129 |
142 |
156 |
| Dostřik (m) |
8,5 |
12,5 |
14 |
16 |
18 |
| Přisáto (g) |
1300 |
1600 |
1700 |
1640 |
1900 |
| % přimíšení |
1,4 |
1,4 |
1,3 |
1,15 |
1,2 |
Stanovení kvalitativních parametrů pěny (dle ČSN EN 1568-3)
Číslo napěnění při tlaku 0,4 - 1 MPa je 6,1 - 6,8
Technický popis:

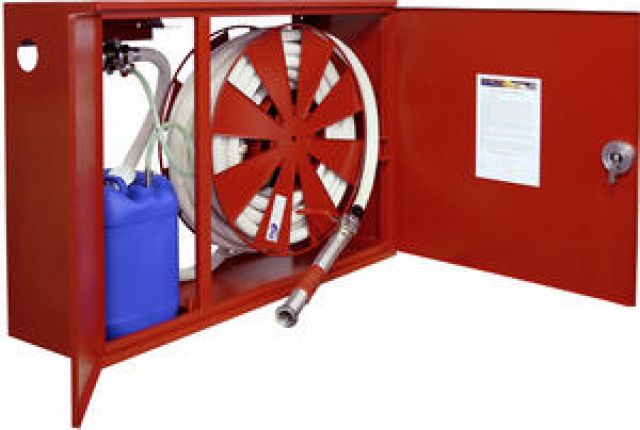

Hydrantový pěnotvorný systém tvoří naviják s tvarově stálou hadicí DN 33 o maximální délky 30m na výkyvném ramenu, které je uchyceno ve skříni. Propojovací hadice stejného průměru o délce 1,4m, požární pěnotvorná proudnice D 33 na těžkou pěnu, přiměšovač s hlavním kulovým uzávěrem a dvaceti litrový kanystr s pěnidlem.

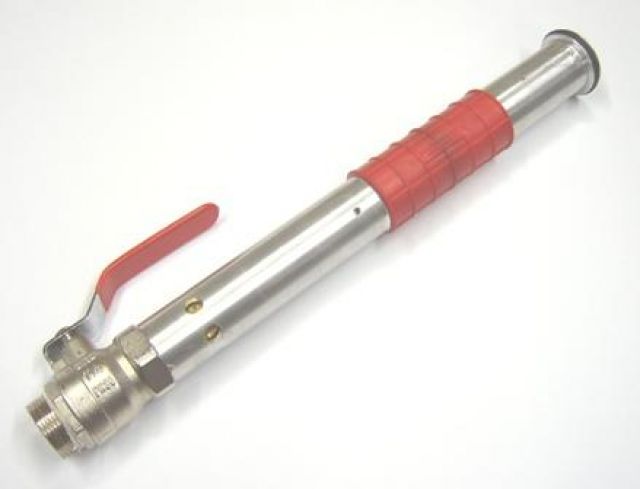

Proudnici ( ekv. 10 ) tvoří tělo proudnice z lehké slitiny s otvory pro přisávání vzduchu s plastovým potahem pro bezpečné držení a ochranu proti chladu a pákový kulový ventil DN 33 s připojovacím závitem G1 1/4´´. Polohy jsou označeny šipkami a symboly ON - OFF.

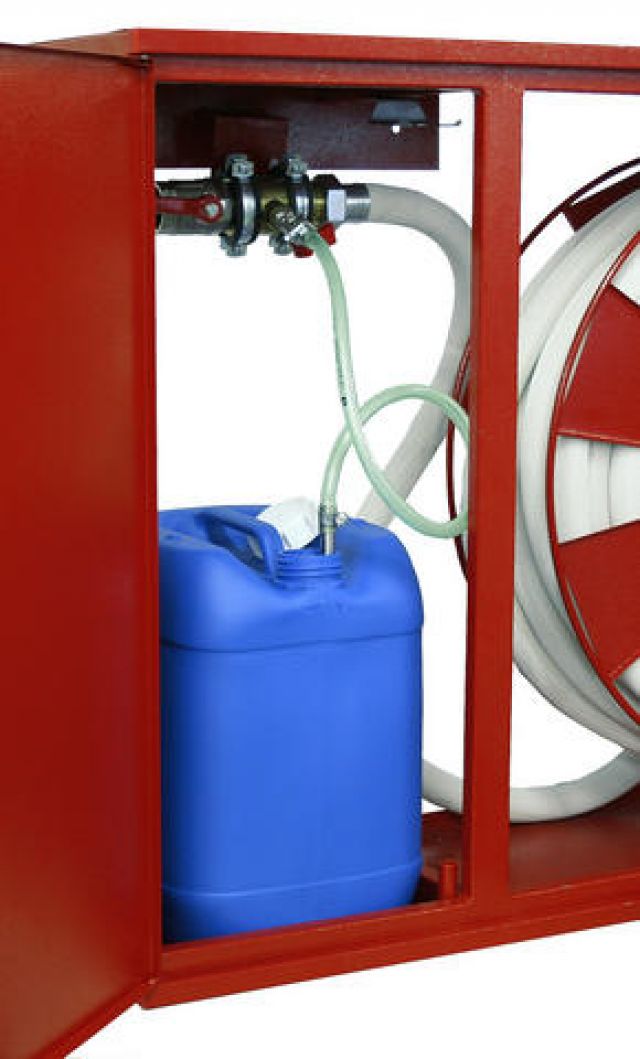

Přiměšovač je instalován před navijákem. Je tvořen tělesem s difuzérem z mosazi, 3/8´´- novým kulovým ventilem přisávání pěnidla s výměnnou tryskou a sací hadicí zakončenou nerezovou trubkou, která se při zásahu zasouvá do kanystru s pěnidlem, umístěným ve skříni.
Přiměšovač je na vstupu osazen kulovým ventilem DN 33 s označením ovládacích poloh symboly ON - OFF a na výstupu vnějším závitem G 1 1/4´´, na který je napojena propojovací hadice. Směr proudění vody je označen šipkou na tělese přiměšovače.
Skříň je zhotovena z ocelového plechu a povrchově upravena strukturální práškovou barvou odstínu RAL 3000. Rozměry skříně jsou 1190 x 800 x 340 mm. Je rozdělena na dvě části. V jedné je naviják s hadicí a proudnicí, ve druhé je přiměšovací zařízení a 20-ti litrový kanystr na pěnidlo.
Společnost vyrábí dvě varianty systému. Levé provedení má přívod vody a kanystr umístěn v levé části skříně, u pravého provedení je tomu naopak. Uzavírání je zajištěno plastovým uzávěrem s úpravou pro zaplombování. Skříň je určena pro vnitřní prostředí.
Instalace systému je obdodná s ostatními hydrantovými systémy společnosti Pavliš a Hartmann.
| Rozměr |
Dvířka |
Hadice |
Proudnice |
Kat. číslo/barva |
| 1190x800x340 |
plná |
DN 33 - 30 bm |
ekv. 13 |
- |
| 1190x800x340 |
plná |
DN 33 - 20 bm |
ekv. 13 |
- |
