- Hydrantový systém s tvarově stálou hadicí DN 33

Dle ČSN 78 0873 a ČSN EN 671-1

Požární hydrantový systém s tvarově stálou hadicí DN33 představuje velmi účinný hasicí prostředek se stálou dodávkou vody, který je okamžitě dosažitelný. Zejména v místech, kde je potřeba dodávat velké množství vody, až 200l/min. Hodnoty viz. tabulka Technická data.

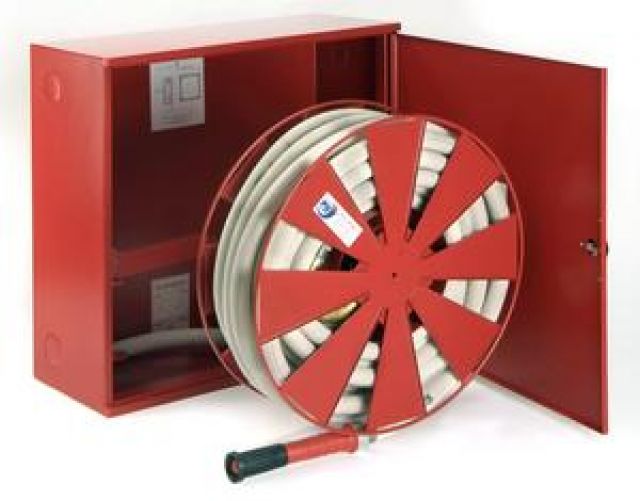

Hydrantový systém se skládá:

1. Plechová skříň upravená pro montáž na stěnu nebo ve stěně. Pro přívod vody do systému má skříň předlisované vstupy v horní a dolní části na obou bocích skříně. Rozměry skříně z plechu tl. 1mm s plnými dvířky - 800x800x340mm. Povrchová úprava je práškovou barvou RAL 3000 (červená) nebo RAL 9003 (bílá) strukturální pro vnitřní prostředí.
2. Hadicový naviják, který je namontován na výkyvném ramenu. Skládá se ze dvou bočních kotoučů s výztuhou z drátu o průměru 8mm. Standardní rozměry navijáku - průměr 658mm, šířka 216mm.
3. Požární tvarově stálé hadice DN33 od společnosti Pavliš a Hartmann. Hadice je vedena pod obchodním názvem PH - stabil - D33. Délka hadice v systému je 20 nebo 30m.
4. Požární proudnice Tajfun Turbo (ekvivalent 13mm) s otočnou hlavou.
5. Propojovací hadice DN33 délky 1,5m s kulovým ventilem 5/4´´ PN30 DN32.

Hydrantový naviják lze též samostatně upevnit na zeď bez hydrantové skříně a to na ocelovou konzoli (viz. obr.) nebo přivařit držák ramena k ocelové konstrukci. Doporučujeme ocelovou konzoli upevnit na zeď pomocí 4ks ocelových šroubů minimálního průměru 8mm.

Hadicové systémy osazovat ve výšce 1,1 - 1,3m nad podlahou (měřeno ke středu zařízení).

Toto zařízení je určeno do vnitřních prostor chráněných před mrazem.

Technická data
